SIMULIA · R2026x RELEASE

구조해석 효율과 정확도를
동시에 높이는 최신 업데이트

✕  Mid-surface 생성에 많은 시간 소요

✕  반복적인 Contact 정의 작업

✕  메시 품질 저하로 인한 Solver 수렴 문제

✕  제조 공정 변수를 반영하지 못하는 해석 모델

✕  Geometry 수정 시 반복되는 재작업

✓  Geometry Idealization 자동화

✓  차세대 Quad-Dominant Meshing

✓  재사용 가능한 Model-Based Contact

✓  복합재 제조 공정 기반 시뮬레이션

01

Geometry Idealization 자동화 강화

Mid-Surfacing 생산성 향상

복잡한 3D 구조에서는 Geometry 단순화가 해석 속도와 정확도에 큰 영향을 줍니다. R2026x에서는 다음 기능이 추가되었습니다.

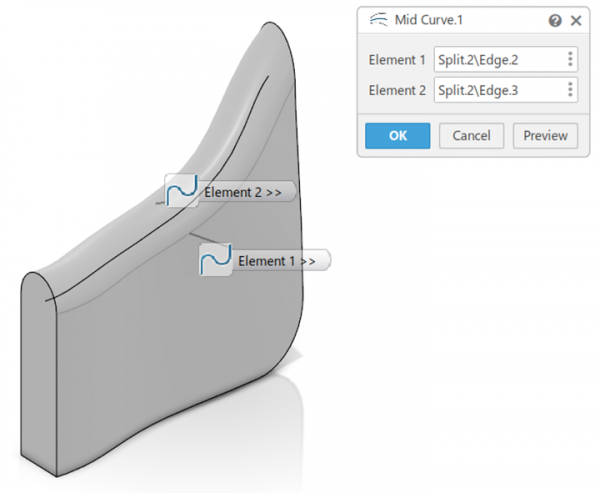

▸  두 개의 Wire 사이에서 Middle Wire 자동 추출

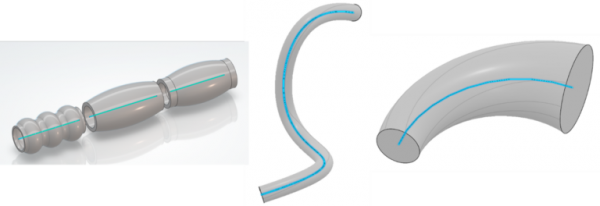

▸  원형 Rod 및 Pipe에서 Neutral Fiber 자동 추출

이를 통해 다음 효과를 기대할 수 있습니다.

✓  Beam Section 정의 자동화 기반 확보

✓  Mid-surface 작업 시간 단축

✓  복잡한 배관 및 프레임 구조 모델링 효율 향상

※ Neutral Fiber 추출 시 최소 / 최대 / 평균 반경 정보까지 저장되어, 향후 더욱 정교한 Beam 기반 해석 환경 구축이 가능해졌습니다.

02

차세대 Meshing 기술 업데이트

더욱 빠르고 정밀해진 Mesh 생성

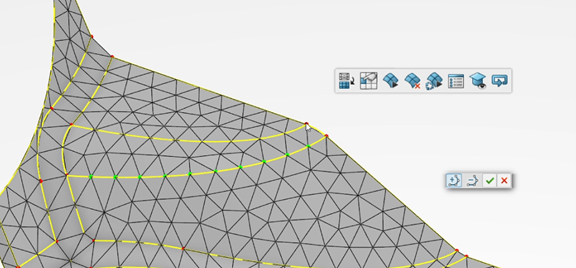

Mesh 품질은 구조해석 결과 신뢰성과 Solver 성능을 결정하는 핵심 요소입니다. R2026x에서는 Interactive Edge Seeding 기능이 개선되었습니다.

✓  실시간 Mesh Density 조정

✓  느린 Refresh 없이 빠른 작업

✓  반복 수정 최소화

Solid Meshing 기능 강화

업데이트된 Tet-filler는 다음 기능을 제공합니다.

▸  내부 Cavity 자동 인식

▸  Domain Recognition 향상

▸  Property Assignment 그룹 생성 지원

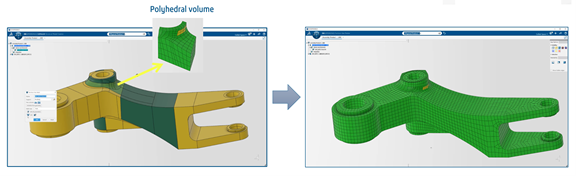

또한 가장 큰 변화 중 하나는 Partition Hex Meshing의 Polyhedral 지원입니다. 기존에는 Tetra Mesh 위주로 처리하던 복잡한 Polyhedral Volume에도 Hex Mesh 적용이 가능해졌습니다.

✓  Stress Concentration 정확도 향상

✓  Mesh Flow 개선

✓  Solver 안정성 강화

03

Quad-Dominant Meshing 품질 향상

새로운 알고리즘 기반 Quad-Dominant Mesher는 다음을 지원합니다.

✓  Mesh Irregularity 감소

✓  더 자연스러운 Mesh Flow 형성

✓  품질 안정성 향상

또한 Local Mesh Refinement가 Persistent 방식으로 유지되어, Geometry 수정 후 Mesh 편집 내용이 초기화되는 문제를 크게 줄였습니다.

※ 반복적인 설계 변경이 많은 산업 환경에서 상당한 생산성 향상으로 이어집니다.

04

Composite & 제조 공정 기반 해석 강화

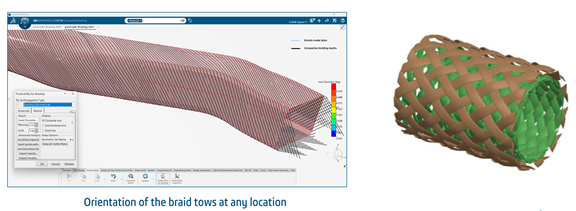

Braided Composite Modeling 지원

복합재 해석 분야에서는 실제 제조 공정의 영향을 얼마나 반영하느냐가 매우 중요합니다. R2026x에서는 다음 기능이 추가되었습니다.

▸  Braided Composite Shell Section 생성 지원

▸  Manufacturing Variation 반영 가능

▸  Braiding 공정 기반 물성 변화 고려

이를 통해 실제 생산 환경과 더욱 가까운 Predictive Simulation이 가능해졌습니다. 특히 다음 분야에서 활용 가치가 매우 높습니다.

│  항공우주   │  모빌리티   │  고성능 경량 구조물

05

Model Review & Quality Analysis 기능 개선

Right First Time 해석 환경 구축

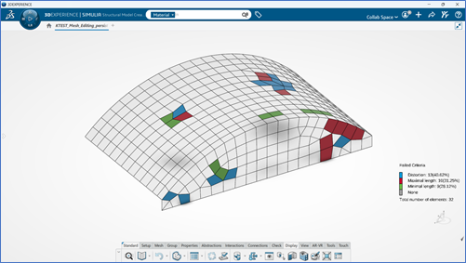

R2026x의 새로운 Review Tool은 다음 기능을 제공합니다.

✓  Connected Tria 자동 Highlight

✓  불량 Mesh 요소 자동 탐지

✓  Critical Element 우선 표시

✓  Mesh Quality Contour Plot 제공

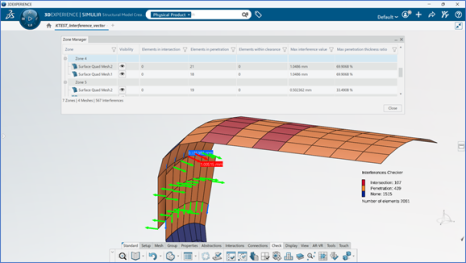

또한 Penetration Vector Visualization 기능이 추가되었습니다.

▸  간섭 위치 시각화

▸  Solver 수렴 전 문제 확인

▸  Digital De-penetration Workflow 강화

※ 결과적으로 해석 실패 가능성을 초기 단계에서 줄일 수 있습니다.

06

Contact & Connection Workflow 혁신

재사용 가능한 Model-Based Contact

기존에는 Simulation Scenario마다 Contact를 반복 정의해야 했습니다. 이제는 다음 설정을 Model Level에서 정의한 후 재사용할 수 있습니다.

▸  Contact Property

▸  Initialization

▸  Contact Handling

이를 통해 다음 효과를 얻을 수 있습니다.

○  반복 작업 감소

○  설정 일관성 확보

○  대규모 프로젝트 생산성 향상

Fastener & CEL 기능 강화

추가적으로 R2026x는 다음 기능을 제공합니다.

▸  Fastener Layer 정의 강화

▸  Surface Fastener Detection 지원

▸  Eulerian Material Support 추가

▸  Butler-Volmer Kinetics 지원

이를 통해 지원 범위를 다음 분야까지 확대했습니다.

│  배터리 해석   │  CEL (Coupled Eulerian-Lagrangian)   │  고급 연결 해석

구조해석 엔지니어에게 R2026x가 의미하는 변화

이번 업데이트는 단순한 기능 추가 수준이 아닙니다. R2026x는 다음을 통해 구조해석의 생산성과 신뢰성을 동시에 끌어올리는 방향으로 진화하고 있습니다.

✓  반복 작업 자동화

✓  메시 품질 향상

✓  제조 공정 기반 Predictive Simulation

✓  Contact Workflow 통합

✓  Solver 안정성 강화

특히 3DEXPERIENCE 기반 통합 워크플로우는 설계 변경 → Geometry 업데이트 → Simulation 반영 프로세스를 자연스럽게 연결해 디지털 엔지니어링 경쟁력을 더욱 강화합니다.

구조해석 환경이 복잡해질수록, 단순히 “해석이 되는 것”보다 “빠르고 정확하며 반복 가능한 해석 프로세스”가 더욱 중요해지고 있습니다.

VPK는 Abaqus 및 3DEXPERIENCE 기반 구조해석 구축 경험을 바탕으로 기업 환경에 최적화된 Simulation Workflow와 기술 지원을 제공합니다.
